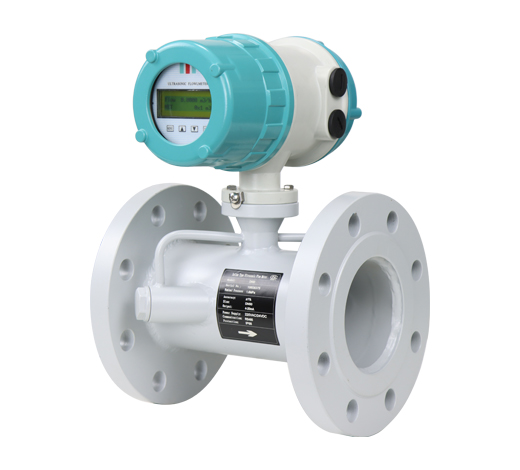

與插入式相比,管段式超聲波流量計雖出廠時已完成標定,但其測量精度在安裝環節仍面臨嚴峻考驗。掌握以下核心要點,才能確保測量精度從實驗室延續到工業現場。
一、管道應力消除:精度穩定的第一道防線
安裝前的關鍵預處理:
應力釋放:切割管道后,必須進行至少24小時的自然應力釋放
端口處理:使用專業工具進行坡口加工,確保端面與管道軸線垂直度≤0.5°
同心校正:安裝前使用激光對中儀檢查上下游管道同軸度,偏差應<0.3mm
經驗警示:直接焊接安裝的管段式流量計,在首次溫度劇烈變化時,可能因殘余應力導致永久性精度偏移。
二、流向與姿態:發揮設計優勢的關鍵
安裝方向黃金法則:
流向標識:嚴格按流量計本體箭頭方向安裝,反向安裝會導致±2%的固有偏差
水平優先:優選水平安裝,并保持換能器處于管道水平軸線±30
°范圍內
姿態規避:避免換能器朝上的安裝姿態,防止氣泡在聲窗處積聚
專業設計優勢:管段式流量計的聲道幾何結構已通過濕標定精準確定,正確安裝能完全復現實驗室精度,而安裝方向錯誤將使這一優勢蕩然無存。
三、工藝銜接:無縫融入流程的智慧
管道系統的匹配藝術:
壓力等級匹配:流量計法蘭壓力等級必須≥管道設計壓力
內徑精準控制:流量計內徑與上下游管道內徑偏差應<±1%
熱膨脹補償:在蒸汽或高溫介質應用中,必須安裝熱膨脹節消除熱應力
重要認知:管段式流量計不是獨立設備,而是管道系統的有機組成部分,必須從整個管路系統角度進行安裝設計。
四、環境適應:長期穩定的保障
環境控制三要素:
振動隔離:在泵出口等振動區域,需安裝柔性接頭進行機械隔離
溫度保護:室外安裝時需考慮遮陽或保溫措施,避免太陽直射導致局部過熱
電氣防護:即使采用分體式設計,信號電纜仍需穿管保護,避免電磁干擾
安裝完成后的精度驗證:在流量計上下游1米處設置壓力測點,通過監測壓差變化判斷安裝是否引入額外阻力。理想的安裝不應顯著改變原管道壓損特性。
